脹管機的應用原理介紹
參數指標
采用液壓脹管可以根據管板，管子的材料屈服限和幾何尺寸計算得到。通常對常用設備中管子、管板的統計，選擇300MPa作為公稱脹管壓力，增壓槍的容積選擇脹接長度200mm時，可滿足脹管要求。

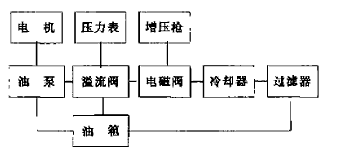

液壓系統
電機 ‖ 壓力表 ‖增壓槍
油泵 一 溢流閥一 電磁閥 一冷卻器一過濾器
油箱

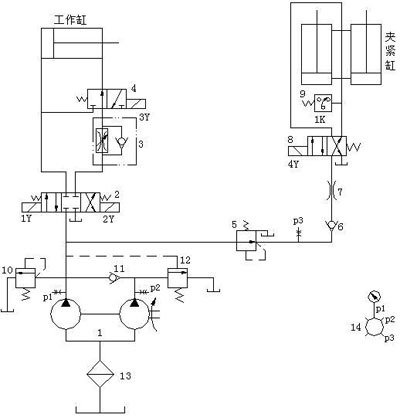

液壓系統原理
輸出壓力為0~31.5MPa，上述圖給出了系統壓力與脹接壓力的對應關系，可根據脹管時的壓力要求調解系統的輸出壓力。壓力調定后，在同一臺換熱設備的脹接過程中就不必再進行壓力調整。這樣每個被脹管口都鎖定在一個壓力級上。
